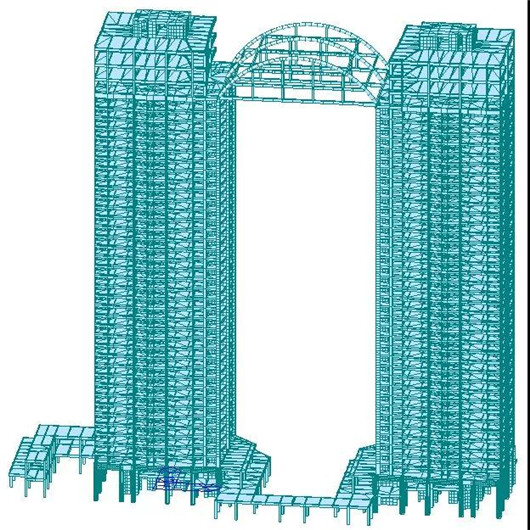

保利瓏門廣場項目是佛山南海新軸線上的地標建筑，其“南國之門”的連體建筑造型為結構的實現帶來挑戰。瀚華作為該項目的結構設計咨詢單位，在基于造價經濟和結構安全的綜合考慮下，探討多個方案，最終通過系桿拱連體結構設計完美滿足了立面造型和天面泳池視野需求。

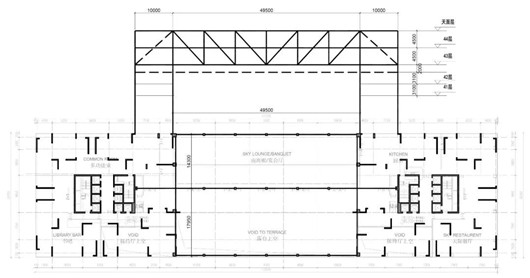

該方案建立4榀兩層通高桁架連接兩塔樓，具有受力明確，榀數適中，橫向次梁跨度適中，連體桁架斜腹桿對稱的特點，但是第二榀桁架傳力不直接、第三榀桁架的斜腹桿暴露在室內對建筑會(huì )造成一定影響。

和4格通高桁架方案對比，該方案更加符合建筑模數，但是同樣具有第二榀桁架傳力不直接和第三榀桁架影響建筑空間的問題，并且由于新增一格，故連體桁架斜腹桿不對稱。

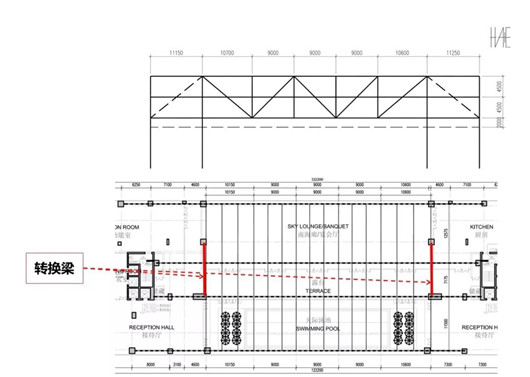

建立3榀兩層通高桁架，相較上述方案具有對建筑空間無影響（中間桁架藏在隔墻內），榀數使用較少，連體桁架斜腹桿對稱的優點。但缺點為中間榀桁架傳力不直接，橫向次梁跨度較大。

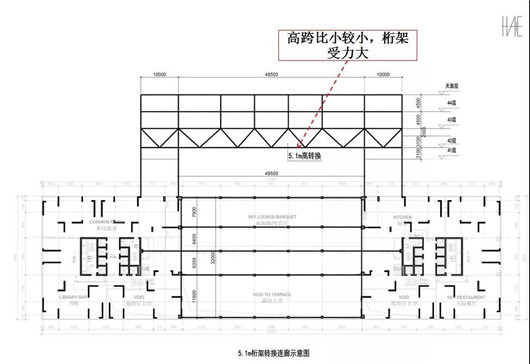

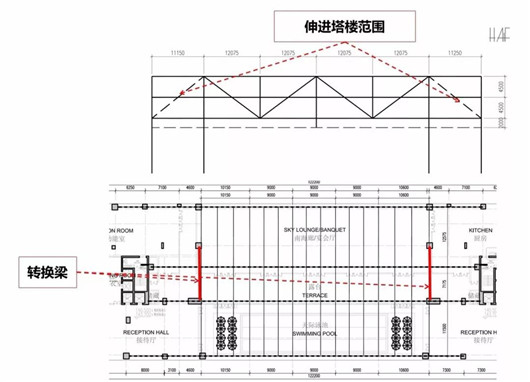

42層為連體結構下一層，通過將部分空間設置為設備層，在該層建立5榀聯系兩塔樓的桁架，托換上部?jì)蓪涌蚣芙Y構連體。該方案的優點為對連體建筑內部空間和外立面均影響較小，缺點為需犧牲42層部分住宅空間，且由于桁架跨高比較大，桁架需要較高的含鋼量才能滿足受力、變形和舒適度要求，結構造價高。

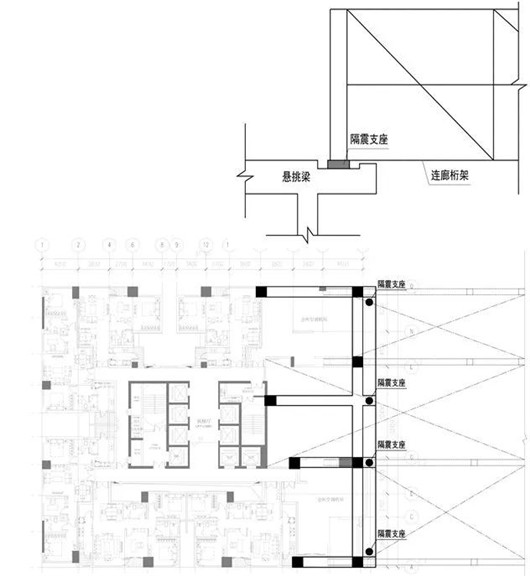

結合結構轉換層，留出隔震支座空間，通過隔震支座支承連體的桁架，這一種做法可以使得塔樓的受力和變形基本獨立，在水平荷載作用下受連體的影響基本可以忽略，但是由于隔震支座變形大，使防震縫較寬，所以建筑難以處理，并且隔震支座也需要定時維護。

系桿拱連體結構體系是本項目中采用的方案。系桿拱結構以鋼管混凝土拱肋受壓、連接兩端拱腳的型鋼系桿受拉的拉桿拱受力特征，充分發揮鋼管混凝土材料適合受壓、鋼材適合受拉的各自?xún)?yōu)勢，相比傳統的以受彎為受力特征的整體桁架或者是托換桁架大跨度結構，具有結構輕巧美觀、造價經濟以及能較大程度滿足建筑使用功能和外觀要求的優點。

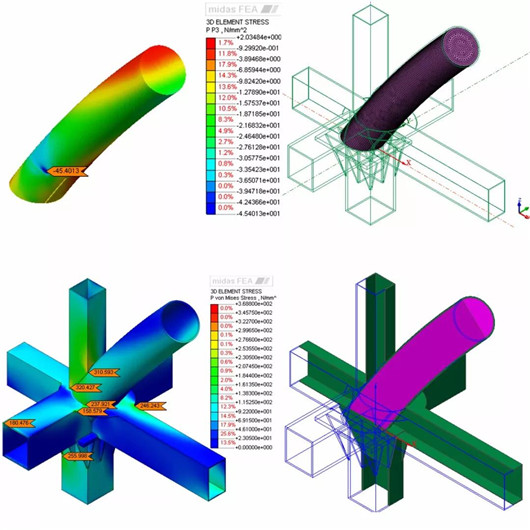

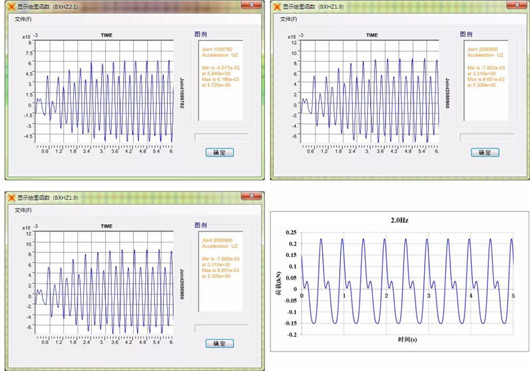

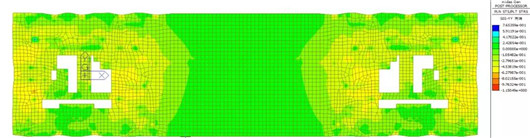

為了可以更加好的實施方案，本工程對采用的系桿拱連體結構，在受力機理和特點、整體穩定及節點的設計與分析、施工模擬及施工階段的驗算、系桿受拉伸長變形對樓蓋的影響等方面，作深入詳細的分析論證。

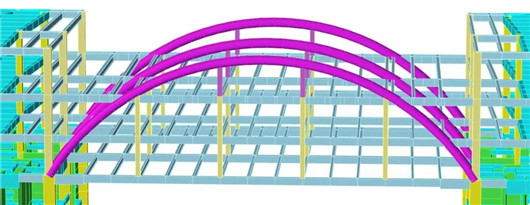

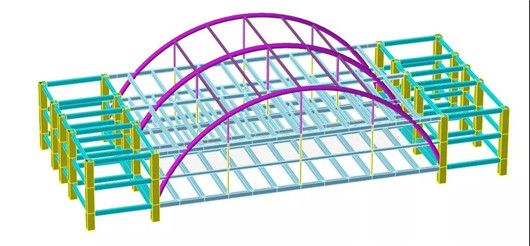

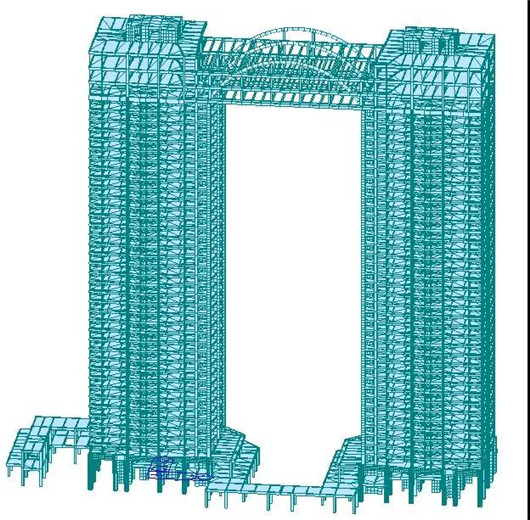

系桿拱結構三維模型圖

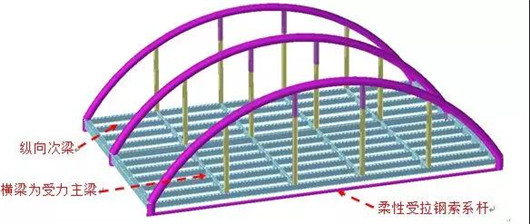

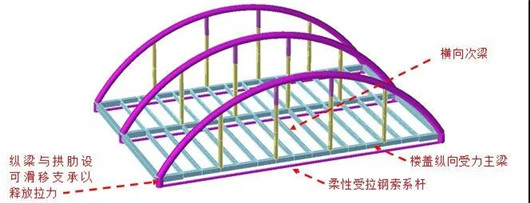

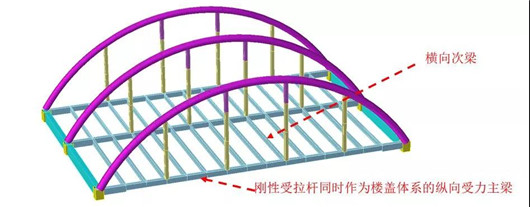

系桿拱的布置與特點
