位于上海市小昆山鎮的上海松江商辦10號樓是一展覽與辦公建筑。西樓4層，東樓3層，建筑面積6034平方米；西樓與東樓之間45米跨距采用扭曲面連接，自然形成了一個流動與飄逸的大跨度建筑空間。

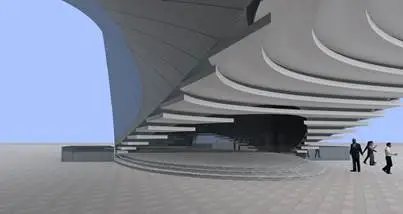

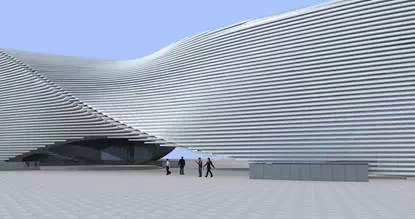

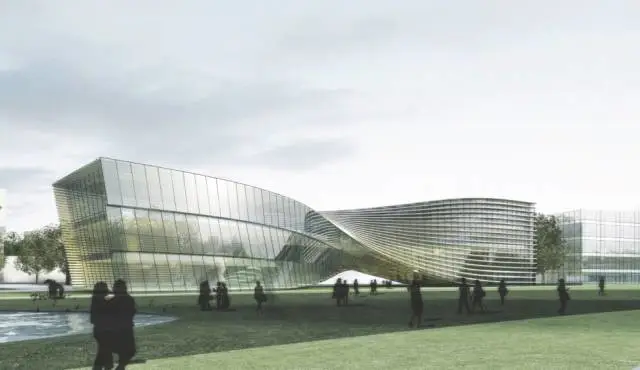

建筑效果圖

這一奇特的建筑由瀚華與境外伍茲貝格建筑設計咨詢公司合作完成設計，其中結構專業設計由瀚華結構承擔。通過多輪結構方案對比與優化分析，瀚華為這一特殊的建筑量身打造一個沿建筑外皮布置的空間扭轉鋼桁架的特殊鋼結構方案，巧妙地為中部大跨度建筑空間提供特別的結構支撐。

除規范通常的結構指標外，樓面使用舒適度、溫度應力、抗連續倒塌能力、細部節點構造等也是結構設計過程中重點考量的因素。分析結果表明各項指標均達到或者超過相關國家標準要求。結構用鋼量為150公斤/平方米。

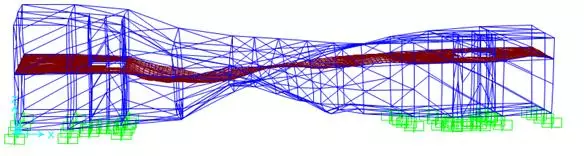

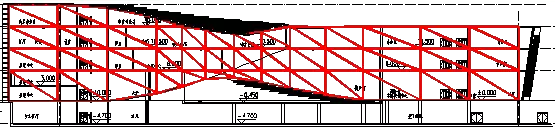

整體計算分析簡圖

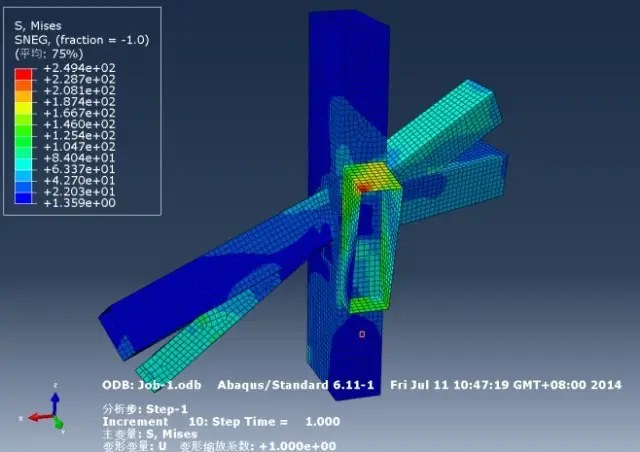

節點大樣計算分析簡圖
